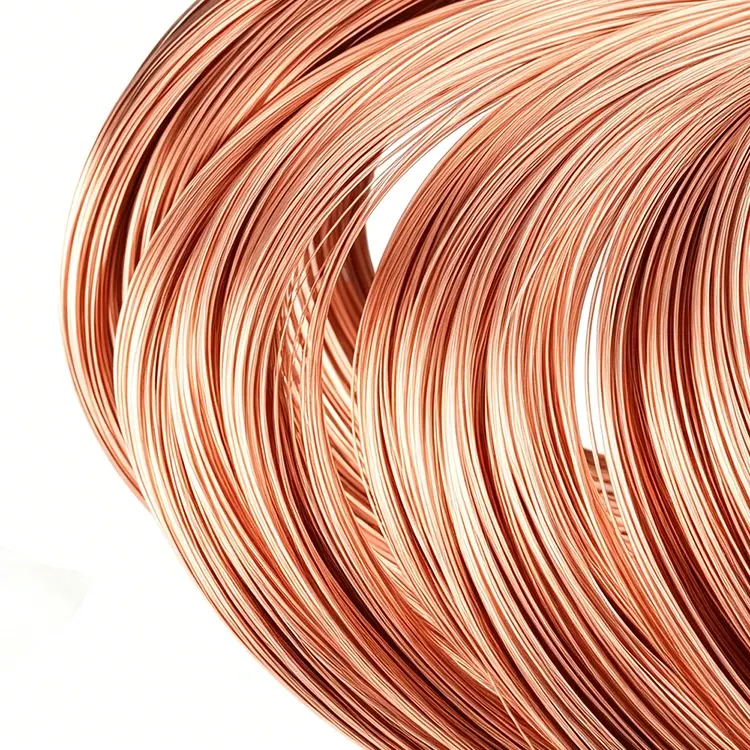

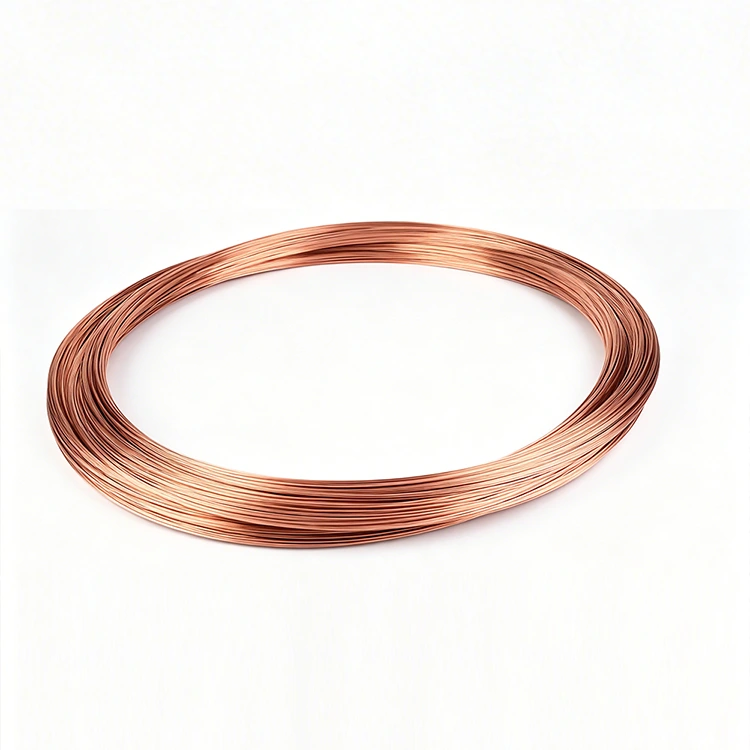

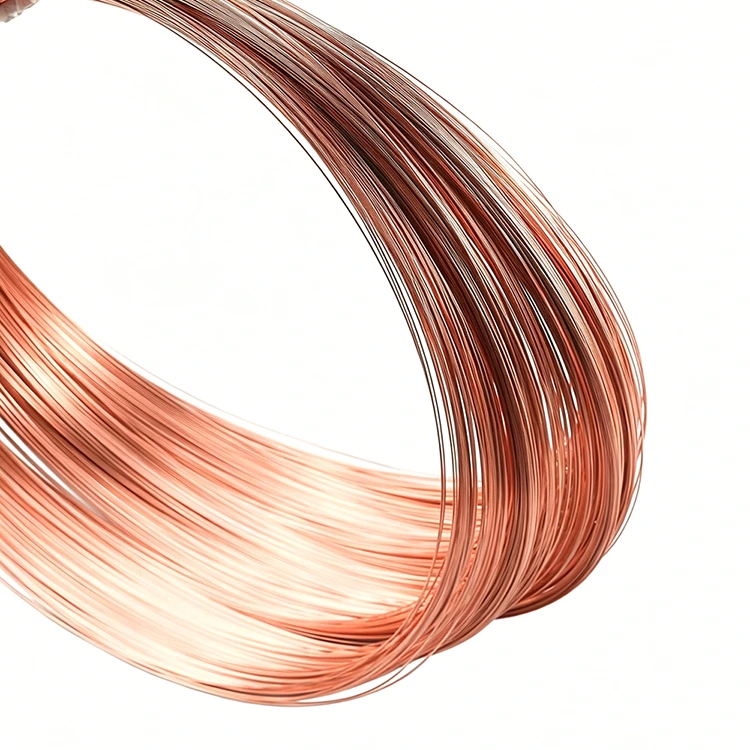

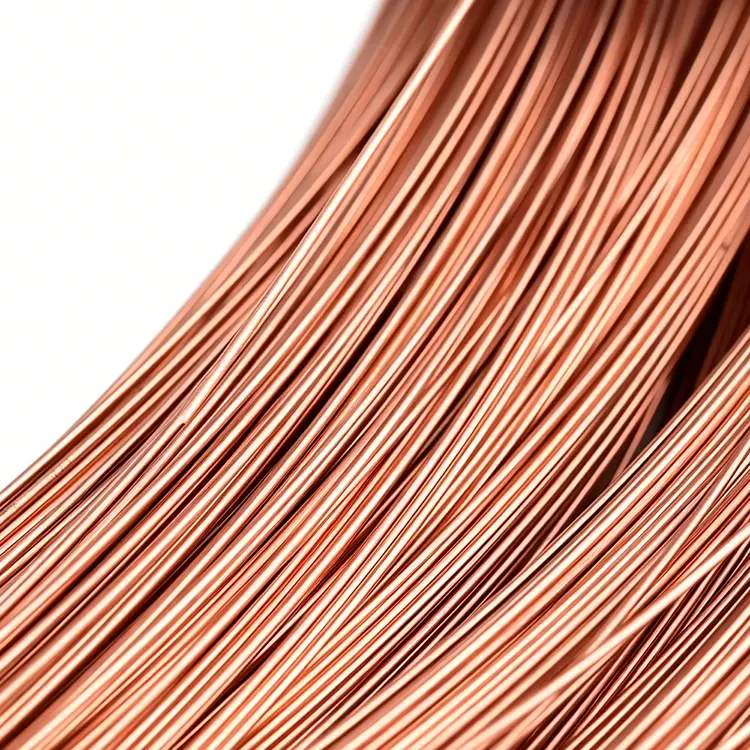

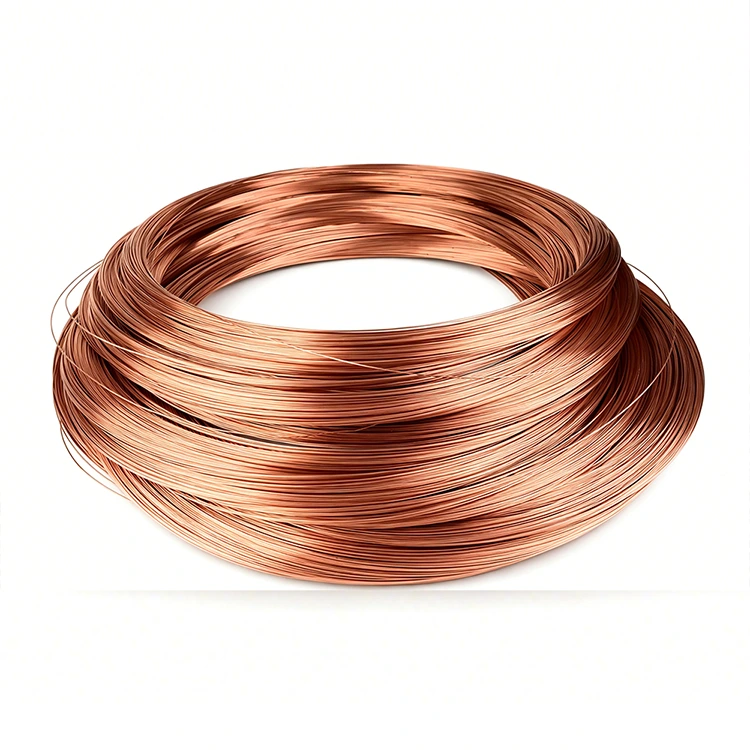

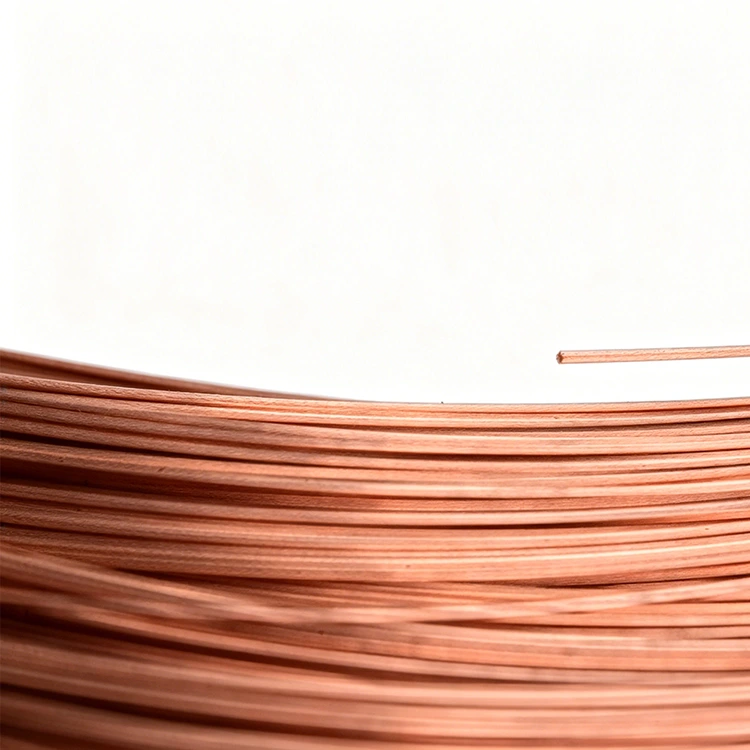

Ống cuộn đồng đỏ thành mỏng
Ống cuộn đồng đỏ vách mỏng Zenko sản xuất tại Trung Quốc mang lại độ dẫn nhiệt và điện cao tương tự như đồng tường tiêu chuẩn, giảm trọng lượng tới 40% và tiết kiệm vật liệu 25%. Với độ dày thành chỉ 0,1mm, cuộn dây thành mỏng của chúng tôi được thiết kế cho các ứng dụng bị giới hạn về không gian và trọng lượng, bao gồm HVAC&R, bộ trao đổi nhiệt ô tô, làm mát thiết bị điện tử và quản lý nhiệt hàng không vũ trụ. Quá trình sản xuất chính xác đảm bảo độ dày thành ống nhất quán trên toàn bộ chiều dài cuộn dây, duy trì tính toàn vẹn áp suất đồng thời tối đa hóa hiệu suất truyền nhiệt.
Là một nhà sản xuất chuyên nghiệp tại Trung Quốc, Zenko muốn cung cấp cho bạn Ống cuộn dây đồng đỏ vách mỏng chất lượng. Chào mừng bạn đến liên hệ với chúng tôi và nhận được báo giá ngay bây giờ!
Ống cuộn đồng đỏ thành mỏng là gì?
Ống cuộn đồng đỏ thành mỏng dùng để chỉ ống đồng có độ dày thành mỏng hơn đáng kể so với loại thương mại tiêu chuẩn — thường là 0,1mm đến 0,5mm so với 0,5mm đến 2,0mm đối với tường tiêu chuẩn. Độ dày thành giảm trực tiếp dẫn đến trọng lượng thấp hơn, sử dụng ít vật liệu hơn và truyền nhiệt được cải thiện (tường mỏng hơn làm giảm khả năng cản nhiệt). Cuộn dây đồng đỏ thành mỏng Zenko được vẽ chính xác để duy trì độ dày thành đồng nhất trên toàn bộ chiều dài cuộn dây, đảm bảo hiệu suất đáng tin cậy trong các ứng dụng đạp xe áp suất và nhiệt.
Ưu điểm của thiết kế tường mỏng
●Giảm trọng lượng: Nhẹ hơn tới 40% so với cuộn dây treo tường tiêu chuẩn có cùng OD. Quan trọng đối với ô tô, hàng không vũ trụ và thiết bị di động, nơi mỗi gam đều quan trọng.
●Tiết kiệm vật liệu: Lượng đồng sử dụng trên mỗi cuộn dây ít hơn tới 25%. Giảm chi phí vật liệu và tác động môi trường trong khi vẫn duy trì hiệu suất.
● Cải thiện khả năng truyền nhiệt: Thành mỏng hơn làm giảm khả năng cản nhiệt, cho phép trao đổi nhiệt nhanh hơn giữa chất lỏng bên trong và môi trường bên ngoài. Lý tưởng cho các bộ trao đổi nhiệt hiệu suất cao.
●Bán kính uốn cong nhỏ hơn: Cuộn dây có thành mỏng có thể được uốn cong đến bán kính chặt hơn mà không bị nhăn hoặc xẹp, cho phép thiết kế cuộn dây và bộ trao đổi nhiệt nhỏ gọn.
●Phản hồi nhiệt nhanh hơn: Khối lượng nhiệt ít hơn có nghĩa là cuộn dây nóng lên và nguội đi nhanh hơn, cải thiện khả năng kiểm soát quy trình và hiệu quả sử dụng năng lượng.
Ứng dụng sản phẩm
●HVAC&R: Cuộn dây ngưng tụ, cuộn dây bay hơi, bộ trao đổi nhiệt máy làm lạnh—các bức tường mỏng cải thiện hiệu suất truyền nhiệt và giảm trọng lượng thiết bị.
●Bộ trao đổi nhiệt ô tô: Cuộn dây tản nhiệt, lõi bộ sưởi, tấm làm mát pin EV—việc tiết kiệm trọng lượng trực tiếp cải thiện hiệu quả sử dụng nhiên liệu hoặc phạm vi hoạt động của xe điện.
●Làm mát điện tử: Cuộn dây làm mát giá máy chủ, tấm lạnh điện tử công suất—thiết kế nhỏ gọn nhờ các cuộn dây có thành mỏng, bán kính uốn cong chặt chẽ.
●Hàng không vũ trụ & Quốc phòng: Hệ thống kiểm soát môi trường máy bay, làm mát hệ thống điện tử hàng không—giảm trọng lượng là nhiệm vụ quan trọng.
●Thiết bị: Cuộn làm mát tủ lạnh, dàn bay hơi trong tủ đông, bình ngưng làm mát rượu—tường mỏng giúp thiết kế nhỏ gọn hơn, yên tĩnh hơn.
Cân nhắc đánh giá áp lực
Cuộn dây thành mỏng có mức áp suất giảm so với ống thành tiêu chuẩn. Zenko cung cấp các báo cáo thử nghiệm áp suất thủy tĩnh cho mọi thông số kỹ thuật của cuộn dây vách mỏng. Đối với các ứng dụng áp suất cao, chúng tôi khuyên bạn nên:
●Chỉ định OD lớn hơn một chút với thành mỏng để lấy lại định mức áp suất
●Sử dụng thiết kế cuộn (thay vì chạy thẳng) để phân bổ ứng suất
●Tư vấn kỹ thuật Zenko để tính toán định mức áp suất
Hỗ trợ kỹ thuật
Zenko cung cấp mô phỏng hiệu suất nhiệt, tính toán giảm áp suất và tối ưu hóa bán kính uốn cong cho các thiết kế cuộn dây đồng có thành mỏng. Các mẫu miễn phí có sẵn để xác nhận đồ đạc và hiệu suất.
Ống cuộn đồng đỏ vách mỏng Zenko — Trọng lượng nhẹ hơn, hiệu suất tương đương, hiệu quả tốt hơn.
| Đầu nối mông không cách điện (Kích thước có thể được tùy chỉnh) | |||||
| Chất liệu: Đồng đỏ(C1100/C1220/C1010) | |||||
| Kích thước (mm) |
 |
||||
| Đ(mm) | 0,8 - 40 | ||||
| d1(mm) | 0,5 - 30 | ||||
| T(mm) | 0,1-5 | ||||
| đóng gói | 25kg/cuộn, 50kg/cuộn | ||||
| Độ cứng và trạng thái | Y （HV90-110) | ||||
| Nhận xét: | Chấp nhận đơn đặt hàng tùy chỉnh ở mọi kích cỡ | ||||
| Đặc điểm kỹ thuật | Đ(mm) | d1(mm) | T(mm) |
| 1,0 * 0,8 | 1 | 0.8 | 0.15 |
| 1,1*0,86 | 1.1 | 0.86 | 0.12 |
| 1,1*0,80 | 1.1 | 0.8 | 0.15 |
| 1.3*1.0 | 1.3 | 1 | 0.15 |
| 1.3*1.1 | 1.3 | 1.1 | 0.1 |
| 1,5 * 1,2 | 1.5 | 1.2 | 0.15 |
| 1,7 * 1,5 | 1.7 | 1.5 | 0.15 |
| 2.0*1.7 | 2 | 1.7 | 0.15 |
| 2,08*1,78 | 2.08 | 1.78 | 0.15 |
| 2.1*1.8 | 2.1 | 1.8 | 0.15 |
| 2.3*2.0 | 2.3 | 2 | 0.15 |
| 2,6 * 2,3 | 2.6 | 2.3 | 0.15 |
| 3,2 * 2,8 | 3.2 | 2.8 | 0.2 |
| 3,28*2,98 | 3.28 | 2.98 | 0.15 |
| 3,9 * 3,5 | 3.9 | 3.5 | 0.2 |
| 4,05*3,65 | 4.05 | 3.65 | 0.2 |
| 4.1*3.7 | 4.1 | 3.7 | 0.2 |
| 4,9 * 4,5 | 4.9 | 4.5 | 0.2 |
| 6.2*5.8 | 6.2 | 5.8 | 0.2 |
| 5,05*4,65 | 5.05 | 4.65 | 0.2 |
| 6,35*5,95 | 6.35 | 5.95 | 0.2 |
| 6,4 * 6 | 6.4 | 6 | 0.2 |
| 7,85*7,45 | 7.85 | 7.45 | 0.2 |
| 7,9 * 7,5 | 7.9 | 7.5 | 0.2 |
| 8,8 * 8,4 | 8.8 | 8.4 | 0.2 |
| 8,7*8,3 | 8.7 | 8.3 | 0.2 |
