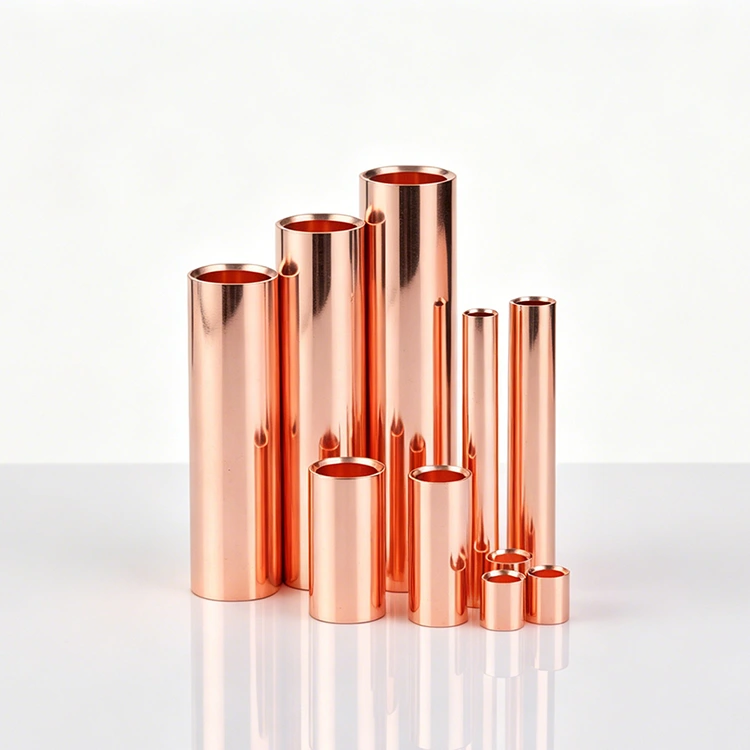

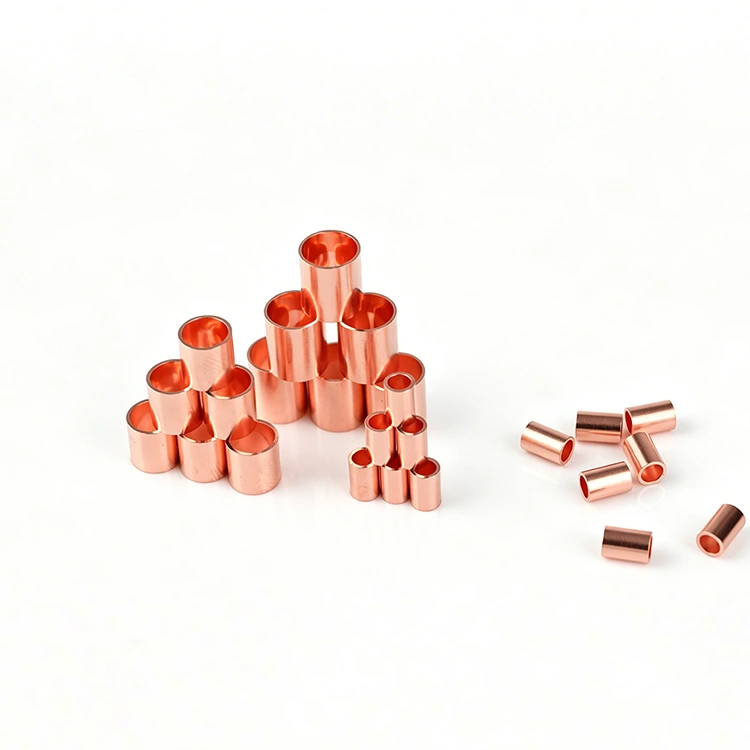

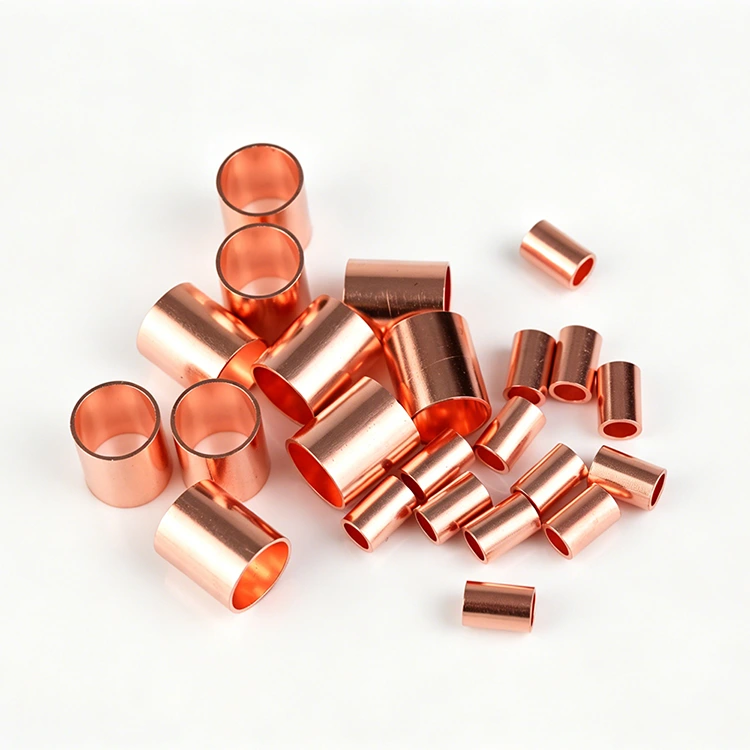

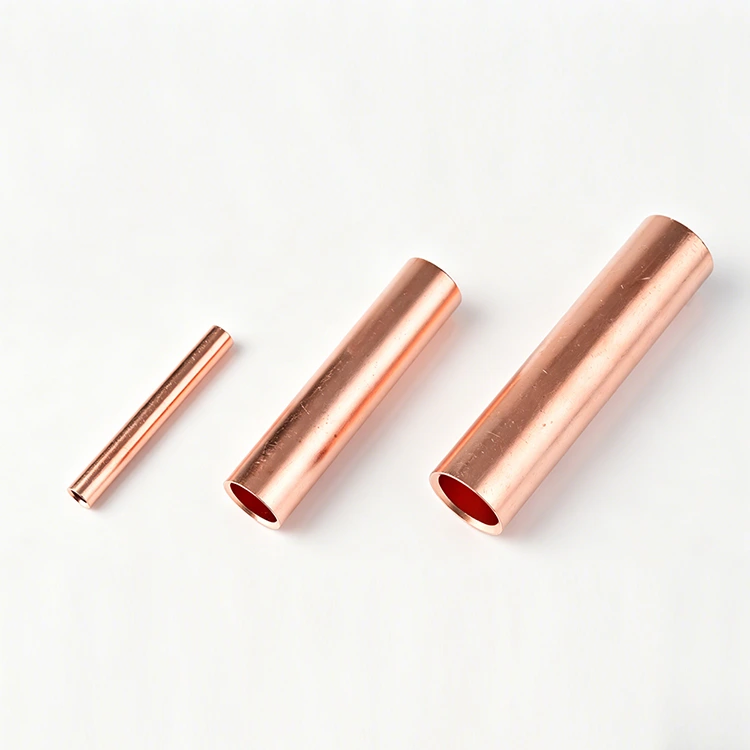

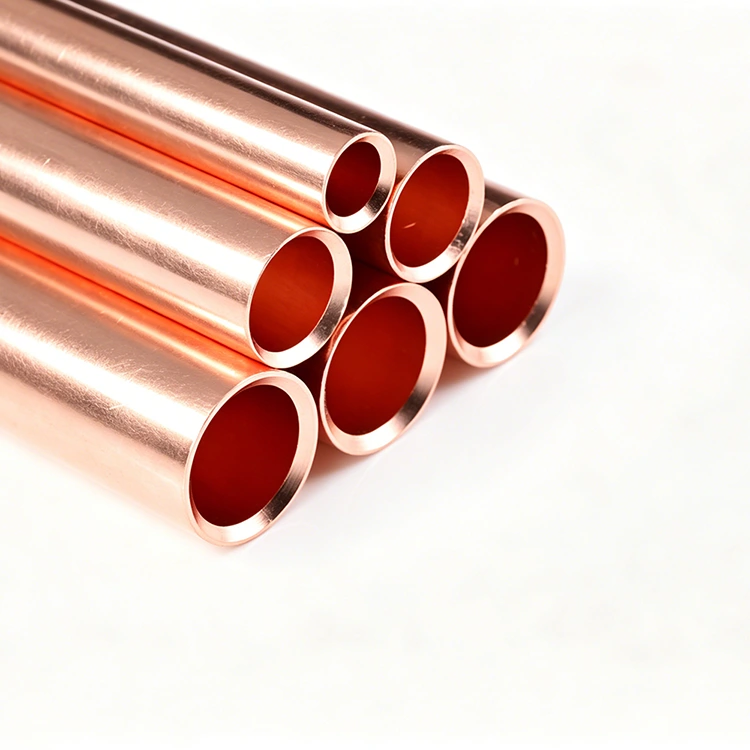

Thiết bị đầu cuối đồng đỏ hiện tại cao

Chất lượng cao Thiết bị đầu cuối đối đầu bằng đồng đỏ hiện tại cao được cung cấp bởi nhà sản xuất Zenko Trung Quốc. Nó đóng vai trò như đầu nối đối đầu bằng đồng chuyên nghiệp được thiết kế riêng cho các tình huống năng lượng mới. Được làm bằng vật liệu đồng có độ tinh khiết cao và độ dẫn điện cao, chúng hoàn toàn có thể áp dụng cho hệ thống quang điện, lưu trữ năng lượng và hệ thống dây điện xe năng lượng mới. Áp dụng cấu trúc nhẹ để tiết kiệm không gian lắp đặt, sản phẩm có phạm vi kích thước hoàn chỉnh và hỗ trợ các thông số kỹ thuật tùy chỉnh. Với hiệu suất uốn chắc chắn và tiếp xúc điện ổn định, nó đáp ứng đầy đủ các yêu cầu kết nối dòng điện cao của nhiều thiết bị năng lượng mới.

Thiết bị đầu cuối bằng đồng đỏ hiện tại cao là gì?

Thiết bị đầu cuối bằng đồng đỏ cường độ cao của Zenko Factory là đầu nối bằng đồng hạng nặng, cấp chuyên nghiệp được thiết kế cho cả ứng dụng hàng hải và năng lượng mới. Được làm từ đồng đỏ có độ tinh khiết cao, độ dẫn điện cao với phương pháp xử lý chống oxy hóa tiên tiến, các thiết bị đầu cuối này có khả năng chống ẩm và phun muối đặc biệt, tiếp xúc điện ổn định và sinh nhiệt thấp khi tải dòng điện cao. Được thiết kế để tuân thủ các tiêu chuẩn của ngành điện, chúng cung cấp các kết nối uốn an toàn, chống rung, luôn chặt chẽ mà không bị lỏng, khiến chúng trở nên lý tưởng cho các kết nối đường dây an toàn và đáng tin cậy trong môi trường khắc nghiệt.

Đầu nối mông không cách điện (Kích thước có thể được tùy chỉnh)
Chất liệu: Đồng đỏ(C1100/C1220)
SỐ ITEN.	Kích thước (mm)				Kích thước cáp
	L	D	d1	t	mm2	A.W.G
BN1.25T	15	3.32	1.85	0.75	0,5-1,5	22-16
BN2T	15	4.02	2.5	0.75	1,5-2,5	16-14
BN3.5T	15	5	3	0.95	2,5-4	14-12
BN5.5T	15	5.45	3.55	0.95	4-6	0,12-10
BN8T	21	7	4.6	1.2	10	8
BN14T	26	9	6	1.5	16	6
BN22T	29	11.3	7.8	1.75	25	4
BN38T	32	13.2	9.5	1.85	35	2
BN60T	36	15.3	11.4	1.95	50	1/0
BN70T	37	17.5	13.3	2.2	70	2/0
BN80T	38	19.5	14.5	2.5	95	3/0
BN100T	38	22.1	16.4	2.85	120	4/0
BN150T	54	26.4	19.5	3.45	150	250-300
BN180T	57	28.5	21	3.75	185	300-350

Các tính năng và lợi ích chính

● Cấu trúc đồng đỏ dòng điện cao: Được làm từ đồng đỏ nguyên chất có độ dẫn điện cao 99,9%, đảm bảo sinh nhiệt thấp và truyền tải điện hiệu quả dưới tải nặng.

● Bảo vệ cấp độ hàng hải: Xử lý chống oxy hóa và thụ động chuyên nghiệp mang lại khả năng chống ẩm và chống phun muối tuyệt vời, phù hợp với hệ thống phân phối hàng hải và môi trường công nghiệp khắc nghiệt.

● Năng lượng mới được tối ưu hóa: Được thiết kế riêng cho các kịch bản năng lượng mới có nhu cầu cao, bao gồm hệ thống quang điện, bộ lưu trữ năng lượng và hệ thống dây điện của xe điện.

● Uốn tóc an toàn, chống rung: Hiệu suất uốn ổn định đảm bảo các kết nối chặt chẽ, lâu dài không bị lỏng khi rung hoặc luân chuyển nhiệt.

● Thiết kế nhẹ tiết kiệm không gian: Cấu trúc nhỏ gọn, nhẹ giúp tiết kiệm không gian lắp đặt trong khi vẫn duy trì độ bền cơ học chắc chắn.

● Phạm vi kích thước đầy đủ & Tùy chỉnh: Có sẵn phạm vi kích thước hoàn chỉnh, hỗ trợ các thông số kỹ thuật tùy chỉnh để đáp ứng các yêu cầu riêng của dự án.

● Hiệu suất phù hợp với ngành: Được sản xuất để đáp ứng các tiêu chuẩn của ngành điện, mang lại hiệu suất tiếp điểm ổn định và kết nối mạch đáng tin cậy.

Thông số kỹ thuật

● Chất liệu: Đồng đỏ có độ tinh khiết cao

● Xử lý bề mặt: Thụ động chống oxy hóa (có sẵn mạ thiếc tùy chọn)

● Kiểu kết nối: Uốn nguội (không cần hàn)

● Dòng điện định mức: Lên tới 600A (thay đổi tùy theo kích cỡ)

● Nhiệt độ hoạt động: -40°C đến +125°C

● Khả năng chống phun muối: ≥ ​​72 giờ (thử nghiệm phun muối trung tính)

● Chịu được điện áp: ≥ 2kV AC (theo tiêu chuẩn ngành)

● Phạm vi dây: AWG 22 đến AWG 2/0 (có sẵn kích thước tùy chỉnh)

Ứng dụng rộng rãi

● Tủ phân phối hàng hải và hệ thống điện trên tàu

● Hệ thống năng lượng mặt trời quang điện (PV)

● Hệ thống lưu trữ năng lượng (ESS) và ngân hàng pin

● Xe điện (EV) và hệ thống dây điện của xe hybrid

● Lưới điện và thiết bị công nghiệp có dòng điện cao

● Bảng điều khiển tự động hóa và máy móc hạng nặng

● Các dự án sản xuất điện gió và năng lượng tái tạo

Hướng dẫn cài đặt

1.Chuẩn bị dây: Tước lớp cách điện ở đầu dây để phù hợp với chiều dài đầu cuối, đảm bảo không có sợi nào bị cắt hoặc hư hỏng.

2.Insertion: Chèn hoàn toàn dây đã tước vào thiết bị đầu cuối cho đến khi nó chạm đến cuối thùng.

3.Kiềm: Sử dụng dụng cụ uốn chất lượng cao, phù hợp với kích thước để tạo áp lực đồng đều lên thùng đầu cuối.

4. Kiểm tra: Kéo nhẹ dây để xác minh kết nối đã chắc chắn, không bị trượt hoặc dịch chuyển.

5. Cách nhiệt: Che phần bị uốn bằng ống co nhiệt hoặc băng keo điện để bảo vệ chống ẩm, ăn mòn và đoản mạch.

Đảm bảo chất lượng

Tất cả các thiết bị đầu cuối bằng đồng đỏ dòng điện cao của Zenko đều trải qua quá trình kiểm tra kiểm soát chất lượng nghiêm ngặt, bao gồm:

● Kiểm tra thành phần nguyên liệu thô và độ dẫn điện

● Thử nghiệm khả năng chống phun muối và ăn mòn

● Thử nghiệm tải dòng điện cao và sinh nhiệt

● Kiểm tra độ bền kéo và độ rung cơ học

● Kiểm tra độ chính xác về kích thước và hiệu suất uốn

Nhà máy Zenko cam kết cung cấp các thiết bị đầu cuối bằng đồng đỏ có dòng điện cao, đáng tin cậy, đáp ứng các yêu cầu khắt khe nhất về hàng hải, công nghiệp và năng lượng mới.
